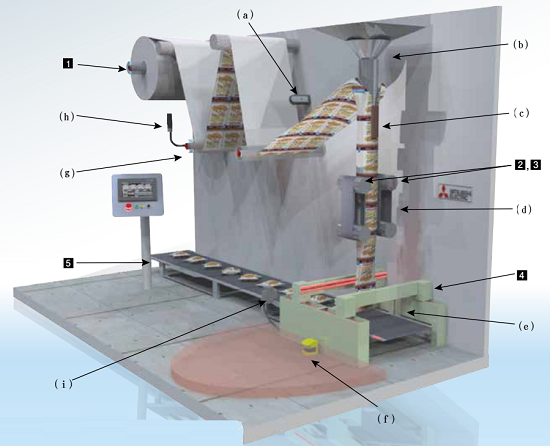

1 放卷軸       2 搬送輥軸        3 搬送輥軸        4 密封&切割軸         5 傳送帶軸
（a） 色標傳感器        （b） 供給器        （c） 熱密封器        （d） 薄膜成型設備        （e） 密封&切割設備        （f） 安全用接近傳感器        （g） 張力控制用浮動輥        （h） 輥幅檢測用傳感器
（i） 產品檢測用傳感器

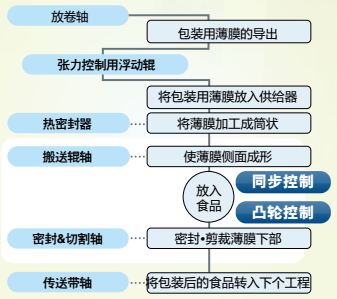

動作流程

現場課題

課題01搬送與密封&剪裁同時進行，從而使包裝的品質更加穩定—-解決課題：簡單的同步控制。

課題02抑制機械的沖擊，縮短節拍時間—-解決課題：凸輪控制。

課題03構建安全系統—-解決課題：安全監視功能。

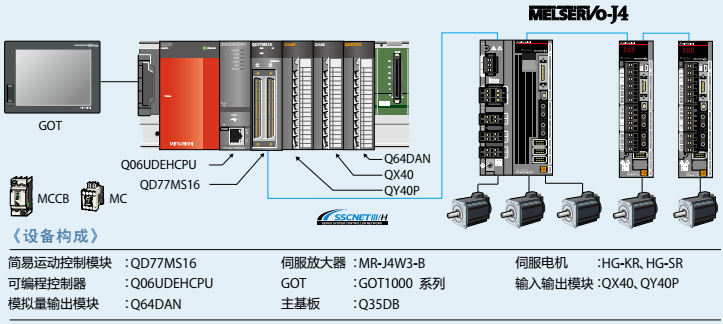

模型系統

解決現場課題

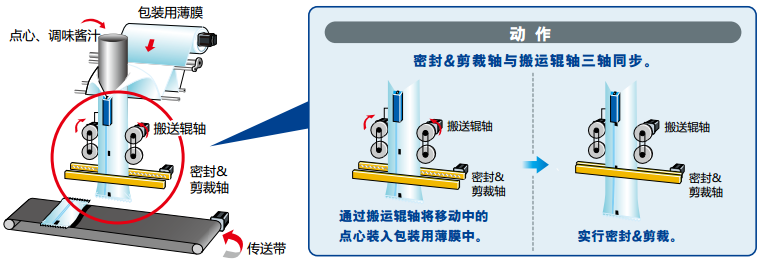

解決01簡單的同步控制：通過同步控制實現高品質完成！
通過搬送輥軸與密封&剪裁軸的三軸同步控制，可提高加工精度，實現高品質完成。另外，無需聯鎖，從而縮短節拍時間。

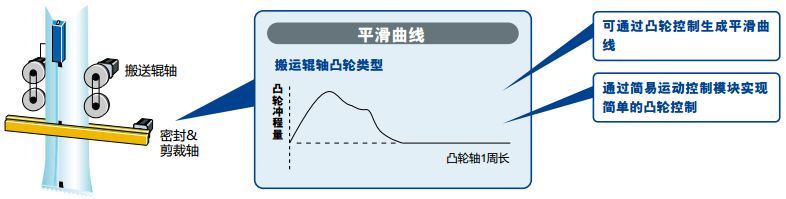

解決02凸輪控制：可順利進行包裝用薄膜的搬送?停止！
通過凸輪控制，實現平滑搬送、停止的高速化，縮短節拍時間。

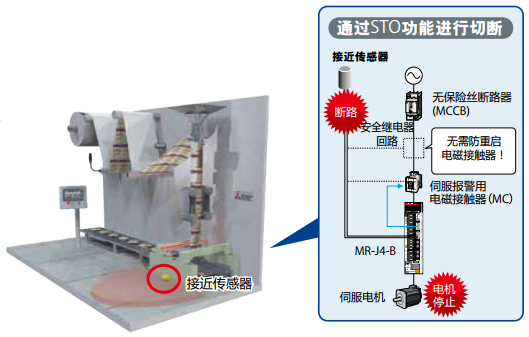

解決03安全監視功能：標準支持IEC/EN 61800-5-2的功能。

伺服放大器MR-J4-B系列標準支持安全監控功能STO（Safe Torque Off） ，可在不切斷主回路電源的前提下安全停止，縮短重啟時間。

啟動步驟

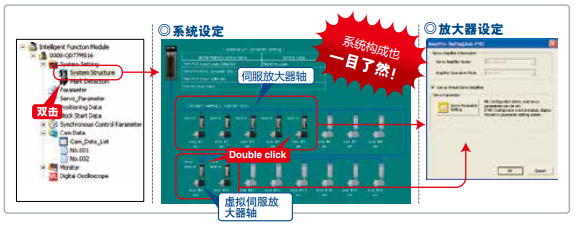

步驟1：系統構成的設定
設定伺服放大器、虛擬伺服放大器。

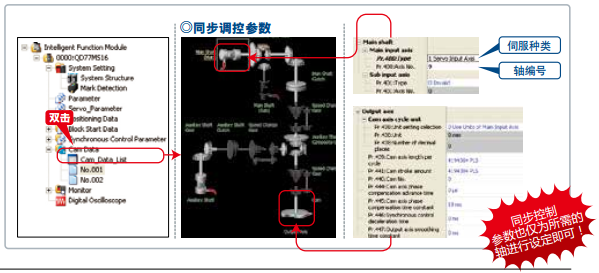

步驟2：同步控制參數設定
軸2的參數設定為與虛擬伺服放大器（軸9）同步。

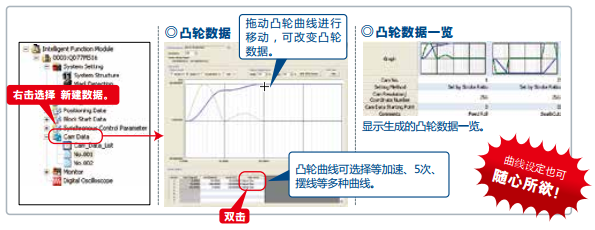

步驟3：凸輪數據的生成
生成搬送輥軸、密封&剪裁軸的凸輪數據。

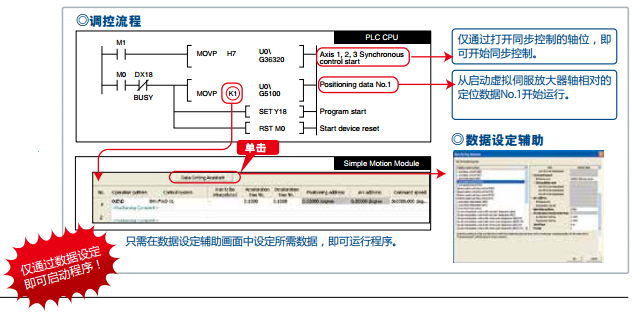

步驟4：順控程序與定位數據的生成
軸1~軸3為同步運行運作程序，軸9為開始定位程序。

該《應用案例》適用于食品·飲料填充機、袋包裝包裝機、粉末的填充機等。
